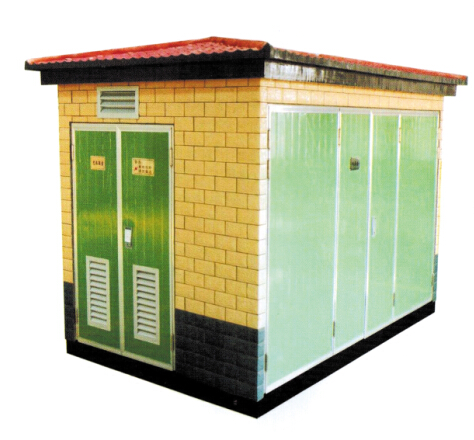

XBZ1預裝式變電站
科通電氣XBZ1預裝式變電站是一種集高、低壓開關設備、配電變壓器于體成套配電裝置。廣泛用于城市高層建筑、住宅小區、廠礦企業、路燈、賓館、油田、機場、車站、商場、基建工地等場所。作為10/0.4KV、額定頻50HZ網絡中的成套配電裝置，產品具有成套性強、安裝周期短、深入負荷中心、運行安全可靠、占地面積小、投資省、造型美觀、與周圍環境色彩協調一致等特點。
一、簡介
XBZ1預裝式變電站是一種集高、低壓開關設備、配電變壓器于體成套配電裝置。廣泛用于城市高層建筑、住宅小區、廠礦企業、路燈、賓館、油田、機場、車站、商場、基建工地等場所。作為10/0.4KV、額定頻50HZ網絡中的成套配電裝置，產品具有成套性強、安裝周期短、深入負荷中心、運行安全可靠、占地面積小、投資省、造型美觀、與周圍環境色彩協調一致等特點。
二、使用條件
1、底座要求承受20噸壓力
2、海拔高度：H≤1000m（超海拔時．要特別說明）
3、污穢等級：II、III級 相對濕度日不大于95%．月不大干90%
4、防護等級：IP23D環境溫度：25C≤T≤+40℃
5、無火災、爆炸、嚴重污穢、化學腐蝕及劇烈震動場所。
三、機構及特點
XBZ1箱變基本結構為“目”字形和“品”字形，根據用戶要求，箱變可設置內走廊。內部分成三個大的功能室即高壓室、變壓器室、低壓室，各室功能齊全。高壓室由HXGN-12環網柜或KYN28-12柜組成次供電系統，還可裝設高壓計量元件，滿足高壓計量的要求。并具有全面防誤操作功能。變壓器可選擇s9、Sll、SCB9等油浸式和干式，低壓室根據用戶的要求，可采用面板式或柜裝式，有動力配電、照明配電、無功功率補償、電能計量和電量測量等多種功能，滿足用戶的不同要求，并方便用戶用電管理。

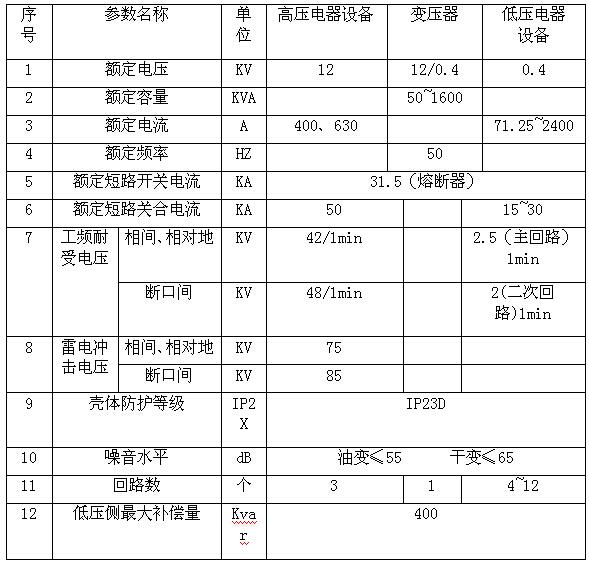

四、技術參數
五、訂貨須知
用戶訂貨時應提供如下資料：
a. 產品的全型號（包括主電路方案號和輔助電路方案號）
b. 主電路系統組合順序圖（排列圖及一次單線圖）
c. 輔助電路電氣原理圖
d. 柜內元器件清單
e. 配電柜的排列圖
f. 配電柜表面漆膜顏色
g. 其它與產品正常使用條件不符的特殊要求
